Что следует учитывать при выборе керамических нагревательных пластин для промышленного оборудования?

1. Начните с реальных потребностей в отоплении.

Прежде чем выбрать нагревательный элемент, определите, какую тепловую задачу он должен выполнять. К компоненту, предназначенному для нагрева небольшого металлического инструмента, могут предъявляться совсем другие требования, чем к компоненту, используемому для нагрева воды, поддержания лабораторной температуры или нагрева широкой поверхности. Предполагаемое применение определяет необходимую площадь нагрева, потребляемую мощность, температурный диапазон, время отклика и механическое расположение.

Полезно различать температуру нагревательного элемента и температуру, необходимую на рабочей поверхности. Эти значения могут существенно отличаться, поскольку тепло должно пройти через контактные поверхности, корпуса, жидкости, воздушные зазоры или другие материалы, прежде чем достичь цели.

Определить рабочий профиль

Опишите, как оборудование будет использоваться в ходе нормального рабочего цикла. Непрерывная работа, повторяющиеся короткие циклы нагрева, прерывистая активация и частые холодные запуски предъявляют различные требования к элементу и окружающей его конструкции. Ожидаемая температура окружающей среды и доступное охлаждение также влияют на конечные условия эксплуатации.

• Целевая температура:Определите необходимую температуру на заготовке, жидкости или контактной поверхности, а не полагайтесь только на номинальный максимум нагревателя.
• Требования к разогреву:Определите, как быстро система должна выйти на рабочий диапазон после холодного запуска.
• Рабочий цикл:Запишите продолжительность и частоту периодов нагрева, включая паузы между циклами.
• Тепловая нагрузка:Учитывайте массу нагреваемого объекта, тепловые потери и любой поступающий материал, который необходимо нагреть.
• Физические ограничения:Определите доступное пространство для установки, допустимый вес, электропитание и способ монтажа.

Эти требования обеспечивают практическую основу для сравнения проектов. Без них высокая максимальная температура или высокая номинальная мощность сами по себе не смогут определить, подходит ли нагревательный компонент для данного применения.

Как работают керамические нагревательные компоненты

Типичный керамический нагревательный узел сочетает в себе электрорезистивный элемент с керамическим корпусом или подложкой. Когда электрический ток проходит через резистивный материал, электрическая энергия преобразуется в тепло. Получающееся в результате тепло проходит через компонент в окружающую конструкцию или намеченную цель.

Фактическая конструкция зависит от конструкции. В некоторых продуктах используется печатный рисунок сопротивления, интегрированный с керамической подложкой, в то время как в других конструкциях керамических нагревателей используются другие материалы сопротивления или расположение элементов. Комбинация материалов, производственный процесс и предполагаемые условия эксплуатации должны быть подтверждены для конкретной модели.

Резистивный элемент генерирует тепло.

Резистивный элемент играет центральную роль в функции нагрева. Его электрическое сопротивление, геометрия и расположение соединений влияют на то, как генерируется и распределяется тепло. Локальные различия в схеме сопротивления могут привести к изменению температуры на активной поверхности, поэтому расположение элементов имеет такое же значение, как и общая номинальная мощность.

Керамическая структура поддерживает элемент

Керамическая подложка удерживает резистивную структуру в заданной конфигурации и влияет на тепловые и электрические характеристики компонента. Например, конструкции на основе оксида алюминия могут сочетать полезные тепловые свойства с электроизоляцией. Однако керамический состав и конструкция различаются в зависимости от продукта, и свойства одного сорта не должны автоматически присваиваться другому.

Тепло должно дойти до цели

Даже если элемент производит достаточно тепла, плохой тепловой контакт может замедлить реакцию системы или создать неравномерность температуры. Путь от нагревательного элемента до мишени включает в себя керамический корпус, монтажный интерфейс, любой промежуточный слой и сам нагреваемый объект.

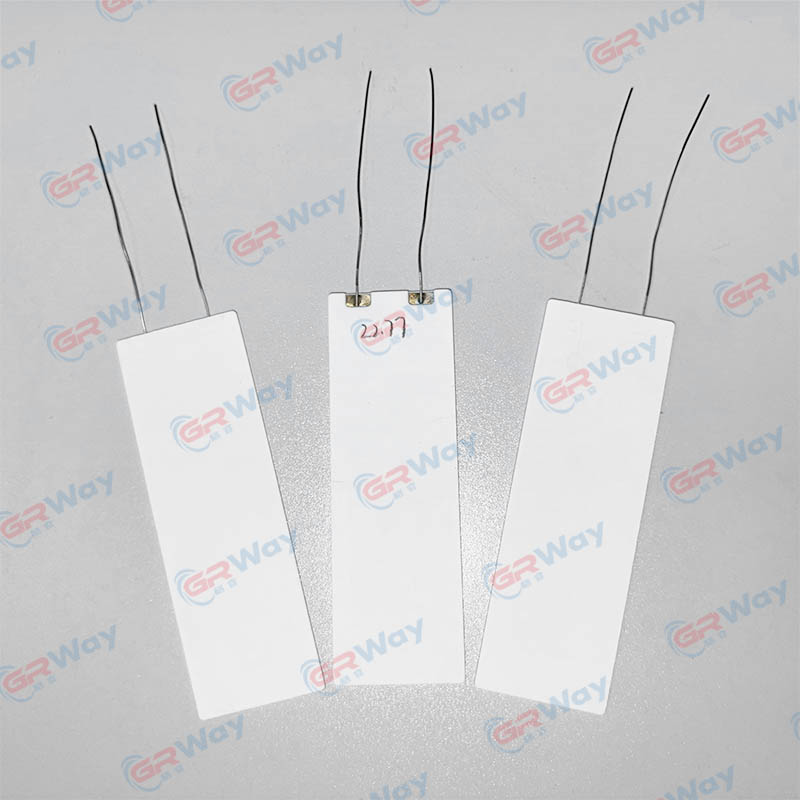

По этой причине,Керамические нагревательные пластиныследует рассматривать как часть полного теплового узла. Контакт с поверхностью, давление зажима, где это применимо, окружающая изоляция и рассеивание тепла от соседних частей - все это влияет на фактическую производительность системы.

3. Оценка материалов и их тепловых свойств.

Выбор материала влияет на теплопроводность, электрическую изоляцию, механическую прочность, тепловое расширение и устойчивость к предполагаемой рабочей среде. Правильный выбор зависит от баланса свойств, необходимых приложению, а не от одной спецификации заголовка.

глиноземная керамика

Глинозем, или оксид алюминия, используется во многих керамических нагревательных элементах. Точное содержание оксида алюминия и состав зависят от марки. В некоторых доступных конструкциях микронагревателей предусмотрен керамический корпус, содержащий 95% оксида алюминия, что показывает, почему состав материала следует проверять на соответствие соответствующей спецификации продукта, а не предполагать для каждого нагревателя.

Для компонента на основе оксида алюминия важными факторами являются теплопроводность, механическое состояние, тепловое расширение, постоянство размеров и электрическая изоляция в предполагаемых условиях. Эти характеристики влияют как на поведение при нагреве, так и на интеграцию в готовую сборку.

Устойчивый материал и конструкция подложки

Резистивный элемент и керамическая подложка выполняют разные функции. На странице продукта может быть указано, что вольфрам или проводящая паста на основе молибдена и марганца используются в конкретном производственном процессе, но эта информация не доказывает, что в каждом керамическом нагревателе используется один и тот же проводник или метод изготовления.

При оценке конструкции подтвердите материал сопротивления, состав подложки, метод подключения и схему производства с данными конкретной модели. Эти детали могут повлиять на эксплуатационные пределы и совместимость элемента с предполагаемой схемой и механическим корпусом.

Данные о материале всегда следует интерпретировать как набор связанных свойств. Керамика с полезной теплопроводностью все же может потребовать тщательной механической поддержки, в то время как отличная электрическая изоляция не исключает необходимости соответствующей защиты цепи и тестирования на уровне сборки.

4. Сопоставьте размеры и геометрию с оборудованием.

Форма нагревательного компонента определяет, как он помещается в изделие и как его активная область контактирует с намеченной целью. В определенных семействах продуктов могут быть доступны пластинчатая, кольцевая, дисковая, квадратная и прямоугольная геометрии, но доступные размеры и формы должны быть проверены для рассматриваемой модели.

Активная площадь и распределение тепла

Пластина большего размера может распространять тепло по более широкой области, но большая поверхность не гарантирует автоматически равномерную температуру. Расположение резистивного элемента, способ монтажа и местные тепловые потери могут создавать горячие и холодные зоны, даже если внешние размеры кажутся подходящими.

Определите, какую зону необходимо отапливать и где будет сосредоточена тепловая нагрузка. Если мишень имеет неровную форму или контактирует только в нескольких точках, оцените полученный температурный профиль, а не рассматривайте всю пластину как одинаково активную поверхность.

Толщина, зазоры и точки крепления

Толщина влияет на упаковку компонента, тепловую массу и путь теплопередачи. Монтажная схема должна учитывать размеры керамического корпуса и расширение окружающих материалов во время работы. Малые зазоры могут создать проблемы при сборке, а чрезмерные зазоры могут уменьшить тепловой контакт там, где требуется прямая проводимость.

Размеры и допуски должны быть задокументированы до того, как будет завершена работа над корпусом или сборкой. Габаритный чертеж, если таковой имеется, особенно полезен для проверки монтажных отверстий, контактных поверхностей, мест соединений и доступного пространства для электроизоляции.

Подтвердите механическую совместимость

Керамические материалы могут быть прочными при подходящих условиях нагрузки, но могут быть уязвимы к концентрированному напряжению, ударам или неравномерному зажиму. Поэтому опорные поверхности должны соответствовать предполагаемому методу монтажа. Не предполагайте, что компонент может выдерживать изгибающие или установочные нагрузки только потому, что он хорошо работает при повышенных температурах.

Параметры производительности для рассмотрения

Технические характеристики изделия становятся полезными, когда их сравнивают с требованиями, предъявляемыми к оборудованию. Несколько параметров следует рассматривать вместе, поскольку каждый из них описывает разные аспекты производительности.

Рабочая температура и максимальная температура

Обычная рабочая температура и максимальная рабочая температура не являются взаимозаменяемыми. Компонент может иметь установленный верхний предел, который не предназначен для отражения его непрерывного рабочего состояния при каждой установке. Теплоотвод, температура окружающей среды, монтаж, потребляемая мощность и тепловая нагрузка могут повлиять на температуру, достижимую на практике.

Например, в некоторых опубликованных спецификациях микронагревателей указана обычная рабочая температура 200°C и максимальная рабочая температура 500°C. Эти значения описывают конкретную спецификацию продукта и не должны рассматриваться как универсальные значения для каждого керамического нагревателя.

Время прогрева и температурный отклик

Время разогрева зависит от тепловой массы нагревателя, доступной мощности, условий контакта, тепловых потерь и массы мишени. Быстрое реагирование может быть важным для оборудования, которое работает в коротких циклах, тогда как система, предназначенная для поддержания постоянной температуры, может уделять больше внимания стабильности и распределению тепла.

Номинальное напряжение, мощность и сопротивление

Электрические параметры должны соответствовать предполагаемому источнику питания и схеме управления. Номинальное напряжение и мощность следует проверять вместе с сопротивлением элементов, проводкой, разъемами и устройствами защиты. Не следует выбирать компонент только потому, что его номинальная мощность кажется достаточно высокой, без проверки остальной электрической конструкции.

Изоляция и однородность температуры

Электрическая изоляция должна оставаться соответствующей ожидаемой температуре и условиям окружающей среды. В то же время распределение температуры поверхности должно соответствовать условиям применения. Нагреватель, достигающий требуемой средней температуры, может оказаться непригодным, если локализованные горячие точки повреждают заготовку или если более холодные области не позволяют процессу достичь цели.

6. Применение в различных отраслях

Нагреватели на керамической основе используются в различном оборудовании: от мелкой бытовой техники до промышленных и лабораторных систем. Правильная конфигурация зависит от тепловой задачи, условий окружающей среды, расположения контактов и электрических требований каждого применения.

Мелкая бытовая техника и техника для ухода за собой

Приборы для укладки волос, компактные водонагревательные устройства, утюги и подобные изделия нуждаются в нагревательных компонентах, которые помещаются в ограниченном пространстве. Время прогрева, температура поверхности, изоляция и контакт с окружающими деталями являются важными факторами при проектировании. Готовое устройство также нуждается в соответствующем регулировании температуры и мерах защиты для использования по назначению.

Промышленные инструменты и технологическое оборудование

Промышленные нагреватели могут использоваться в паяльных инструментах, уплотнительном оборудовании, специализированных нагревательных узлах или в других процессах, требующих локализованного теплового воздействия. Требуемый рабочий цикл и целевая температура различаются в зависимости от применения. Поэтому инженерам следует оценивать компонент по фактической геометрии инструмента, а не полагаться только на общее описание его предполагаемого использования.

Лабораторное и аналитическое оборудование

Компактные нагревательные узлы могут быть полезны в приборах, где пространство ограничено и важны повторяемые температурные условия. Лабораторные применения могут потребовать внимания к температурной стабильности, локальной однородности, химической совместимости и взаимодействию между нагревателем и соседними датчиками или прецизионными компонентами.

Медицинское и другое специализированное оборудование

В некоторых устройствах с контролем температуры используются компактные нагревательные компоненты для нагрева жидкостей, поверхностей или внутренних узлов. Такие приложения требуют тщательной оценки всей конструкции устройства, включая допустимые колебания температуры, электрическую изоляцию, совместимость материалов и применимые нормативные требования. Общая спецификация нагревателя сама по себе не определяет пригодность для регулируемого применения.

• Техника:Сосредоточьтесь на компактной конструкции, повторяемом нагреве и интеграции с защитными элементами управления устройства.
• Промышленные инструменты:Сосредоточьтесь на рабочем цикле, целевой температуре, устойчивости к рабочей среде и устойчивости монтажа.
• Лабораторные приборы:Сосредоточьтесь на измерении температуры, повторяемости и взаимодействии с близлежащими чувствительными компонентами.
• Специализированное оборудование:Сосредоточьтесь на проверке конкретных приложений, отслеживаемых требованиях и соответствующих обязательствах по безопасности.

Если система отопления требует локализованного тепла в компактном формате,Керамические нагревательные пластинывозможно, стоит оценить наряду с другими технологиями отопления. Окончательное решение должно зависеть от проверенных характеристик и производительности предполагаемой сборки, а не только от списка приложений.

7. Практический контрольный список выбора

Структурированный процесс выбора помогает инженерам избежать несоответствия между нагревательным элементом и оборудованием. Приведенную ниже последовательность можно использовать во время ранних проверок проекта и при сравнении возможных компонентов.

1. Задокументируйте тепловую цель.Определите необходимую температуру на рабочей поверхности, допустимое отклонение и время, необходимое для прогрева.
2. Оцените тепловую нагрузку.Учитывайте массу цели, потери тепла в окружающую среду, условия контакта и изменения в нагреваемом материале.
3. Подтвердите физический конверт.Запишите доступную длину, ширину, толщину, точки крепления, расположение разъемов и требования к зазору.
4. Соответствуйте электрической схеме.Проверьте напряжение питания, мощность, сопротивление, схему подключения, коммутацию и необходимую защиту цепи.
5. Просмотрите данные о материале.Проверьте марку керамики, тепловые свойства, требования к изоляции и совместимость с рабочей средой.
6. Определите рабочий цикл.Укажите продолжительность нагрева, частоту, периоды охлаждения и ожидаемые изменения условий окружающей среды.
7. Запланируйте измерение температуры.Определите, где следует измерять температуру и как показания датчика связаны с температурой объекта.
8. Проверьте полную сборку.Проверьте нагревательный компонент с использованием предполагаемого корпуса, метода монтажа, материала мишени и стратегии управления.

Для сравнения продуктов используйте общий набор условий эксплуатации. Два обогревателя не следует считать эквивалентными только потому, что они имеют одинаковые размеры или заявленную максимальную температуру. Их электрическая конфигурация, термическая реакция и требования к установке могут различаться.

Монтаж и контроль температуры

Правильный монтаж – важная часть эффективности отопления. Даже подходящий компонент может давать противоречивые результаты, если его монтажная поверхность, электрические соединения, положение датчика или путь теплопередачи отличаются от предполагаемой конструкции.

Обеспечьте соответствующую механическую поддержку.

Монтажное устройство должно поддерживать керамический корпус, не создавая непреднамеренных сосредоточенных нагрузок. Проверьте плоскостность контактных поверхностей, положение креплений и соответствие размеров нагревателя и окружающего корпуса. Если конструкция предполагает прямой тепловой контакт, убедитесь, что интерфейс соответствует инструкциям по установке производителя.

Учитывайте тепловое расширение

Нагревание и охлаждение вызывают изменения размеров керамического компонента и прилегающих материалов. Различия в тепловом расширении могут повлиять на посадку или создать напряжение на границе раздела. Механическое устройство должно учитывать эти изменения во всем предполагаемом рабочем диапазоне, включая повторяющийся нагрев и охлаждение.

Разработайте стратегию контроля вокруг цели

Регулятор температуры, датчик, коммутационное устройство и схему защиты следует выбирать в соответствии с требуемым уровнем регулирования и опасностями, связанными с оборудованием. Расположение датчика особенно важно: датчик, расположенный рядом с нагревательным элементом, может реагировать иначе, чем тот, который измеряет фактическую заготовку или нагретую жидкость.

Не предполагайте, что керамический компонент автоматически поддерживает безопасную или постоянную температуру. Если в конкретной проектной документации не установлено иное, контроль температуры и защиту от перегрева следует рассматривать как инженерные требования на уровне системы.

Проверьте электрическую защиту и защиту окружающей среды.

Электрические соединения, изоляционные расстояния, номиналы кабелей, корпуса и защитные устройства должны соответствовать предполагаемому напряжению, температуре и окружающей среде. Влага, проводящее загрязнение, вибрация и воздействие технологических материалов могут предъявлять дополнительные требования. Готовую сборку следует оценивать в тех условиях, для которых она предназначена.

В ходе системной интеграцииКерамические нагревательные пластиныследует оценивать с учетом фактического положения датчика, способа монтажа и тепловой нагрузки. Это дает более значимое представление о производительности, чем тестирование компонента изолированно.

9. Распространенные ошибки проектирования и интеграции

Многие проблемы с отоплением возникают из-за несоответствия технических характеристик изделия установленным условиям эксплуатации. Раннее рассмотрение частых ошибок проектирования может помочь предотвратить проблемы с производительностью во время сборки и тестирования.

Выбор только по максимальной температуре

Максимальная номинальная температура не описывает поведение при прогреве, температурную стабильность или количество тепла, достигающего цели. Просмотрите рабочий диапазон и условия испытаний, а также требования к мощности, геометрии и теплопередаче.

Игнорирование контактного сопротивления

Небольшие зазоры или неровный контакт могут ограничить теплопередачу и привести к локальным перепадам температур. Проверьте монтажный интерфейс и целевую поверхность, особенно если сборка основана на проводимости, а не на конвекции или излучении.

Использование неподходящего расположения датчика управления

Датчик может показывать приемлемую температуру, в то время как рабочая поверхность остается слишком холодной или локальная область становится слишком горячей. Определите, какая температура является критической для процесса, затем соответствующим образом расположите и проверьте датчик.

Не обращая внимания на влияние условий окружающей среды

Изменения воздушного потока, температуры корпуса, охлаждения или тепловой нагрузки могут изменить рабочую точку. Производительность, наблюдаемая в ходе открытого тестирования, может не отражать производительность внутри готовой машины.

Предполагая, что все марки керамики ведут себя одинаково.

Состав материала, конструкция элементов, процесс изготовления, размеры и расположение соединений различаются в зависимости от модели. Используйте применимую спецификацию, а не переносите данные из внешне похожего продукта.

• Подтвердите различие между целевой температурой и температурой нагревателя.
• Проверьте эксплуатационные пределы при предполагаемом рабочем цикле.
• Просмотрите как электрические требования, так и механические допуски.
• Проверьте распределение температуры после окончательной сборки.
• Задокументируйте ненормальные условия и необходимые защитные меры.

10. Тестирование, обслуживание и срок службы.

Тестирование должно определить, соответствует ли система отопления своим требованиям в конфигурации, в которой она фактически будет использоваться. Оценка может включать время прогрева, установившуюся температуру, распределение температуры, электрические характеристики, характеристики изоляции и повторяющиеся рабочие циклы.

Измеряйте производительность в реалистичных условиях

Используйте предполагаемый источник питания, целевой материал, способ монтажа, корпус и настройки управления. Запишите начальные условия и измерьте температуру в местах, важных для процесса. Там, где важна однородность температуры, одной точки измерения может быть недостаточно для определения локальных горячих точек или холодных зон.

Оценка повторяющихся рабочих циклов

Повторное нагревание и охлаждение может выявить изменения, которые могут не проявиться во время короткой демонстрации. В зависимости от применения оценка может включать повторные запуски, устойчивую работу, выключение и охлаждение. Любое циклическое испытание должно отражать заявленные требования и разрешенные условия эксплуатации конкретного продукта.

Осмотрите окружающую сборку

При техническом обслуживании следует учитывать нагреватель, его соединения, монтажную конструкцию, датчики и оборудование управления. Процедуры проверки зависят от устройства и условий его эксплуатации, но могут включать проверку видимых повреждений, ослабленных соединений, загрязнений, изменений теплового контакта и признаков аномального перегрева.

Интервалы технического обслуживания должны соответствовать оценке рисков оборудования и соответствующим руководствам по продукту. Если температурная реакция изменится, исследуйте всю тепловую систему, а не предполагайте, что виноват только нагревательный компонент.

В конечном итоге производительность следует оценивать по проверенным эксплуатационным данным. Конструкция, которая быстро нагревается в лабораторной установке, может вести себя по-другому после установки, в то время как система, которая достигает целевой температуры, все равно может потребовать улучшения однородности, реакции управления или механической надежности.

11. Часто задаваемые вопросы

Заключительные инженерные соображения

Выбор надежного нагревателя требует совместного рассмотрения электрических, тепловых и механических требований. Состав материала частично определяет поведение компонента, а конструкция элемента, размеры, условия монтажа и контроль температуры определяют, как он будет работать после установки.

Для промышленного оборудования наиболее полезной является та спецификация, которая четко связывает характеристики изделия с предполагаемыми условиями эксплуатации. Подтвердите номинальные пределы, просмотрите требования к установке и оцените готовую систему посредством повторяющихся испытаний перед завершением проектирования.

С практической точки зрения керамические нагревательные пластины следует рассматривать как часть целостной системы отопления. Их пригодность зависит от измеренных характеристик, документированных свойств материала и совместимости с оборудованием, в котором они будут установлены.
