ВыборПайка нагревательного элементаначинается с понимания фактического процесса пайки, а не с выбора компонента только по мощности. Требуемая температура соединения, размер заготовки, тепловая нагрузка, напряжение питания, физические размеры, метод измерения и рабочий цикл — все это влияет на пригодность нагревательного сердечника. Обдуманный процесс выбора помогает разработчикам оборудования определить совместимые компоненты, установить измеримые требования к производительности и предотвратить проблемы, которых можно было бы избежать во время сборки и использования.
В этом руководстве объясняется, как определить требования к применению, оценить керамическую конструкцию, сравнить электрические и механические характеристики, оценить регулирование температуры и проверить компонент перед интеграцией. В нем также рассматриваются распространенные ошибки выбора, процедуры проверки и практические вопросы, касающиеся замены и совместимости.
Оглавление
Выберите тему ниже, чтобы перейти непосредственно к соответствующему разделу.
- Сначала определите область применения пайки
- Определите фактическую потребность в тепле
- Сопоставьте напряжение, сопротивление и мощность
- Оценка керамических материалов и конструкции
- Подтвердите размеры и электрические соединения
- Рассмотрите возможность измерения и контроля температуры
- Сравнивайте характеристики без догадок
- Проверьте производительность перед интеграцией
- Избегайте распространенных ошибок выбора
- Часто задаваемые вопросы
- Окончательный технический контрольный список
1. Сначала определите область применения пайки.
Первое решение заключается не в том, какой нагреватель купить, а в том, какие функции должен выполнять готовый инструмент. Два паяльных инструмента могут использовать технологию керамического нагрева, но служат совершенно разным целям. Один может обрабатывать тонкие электронные соединения, а другой должен передавать тепло более крупным клеммам или проводникам. Поэтому их тепловые требования, конструкции наконечников и требования к управлению могут существенно различаться.
Определить характеристики заготовки и соединения.
Начните с документирования соединяемых материалов, приблизительного размера соединения, формы области контакта и количества тепла, поглощаемого заготовкой. Маленькая медная площадка и большая металлическая клемма не отводят тепло от рабочего наконечника с одинаковой скоростью.
Толщина заготовки и теплопроводность особенно важны. Для материалов, которые быстро отводят тепло, может потребоваться инструмент с профилем восстановления, отличным от того, который используется для небольших термически изолированных соединений. Нагреватель следует оценивать с учетом предполагаемой геометрии наконечника, поскольку само по себе выделение тепла не определяет, насколько эффективно энергия достигает соединения.
Опишите предполагаемый рабочий цикл
Учитывайте, работает ли оборудование с перерывами или выполняет повторяющиеся операции пайки в течение длительного периода времени. Запишите ожидаемую частоту запуска, типичную продолжительность нагрева, интервалы охлаждения и условия окружающей среды. Эти детали помогают определить, должен ли проект отдавать приоритет быстрому прогреву, стабильности температуры во время продолжительной работы или восстановлению после многократного контакта с заготовкой.
- Определите материалы заготовки и диапазон размеров соединений.
- Определите тип паяльного инструмента и предполагаемую рабочую среду.
- Оцените, как часто инструмент нагревается, охлаждается и возвращается в работу.
- Укажите требуемый метод контроля температуры и допустимые температурные отклонения.
- Запишите любые ограничения по размеру, весу, изоляции или прокладке проводов компонентов.
Четкое описание применения придает последующим электрическим и механическим проверкам практическую цель. Без него компонент может соответствовать номинальным характеристикам, но работать в готовом инструменте плохо.
2. Определите фактическую потребность в тепле
Температурные требования должны различаться между нагревателем, рабочим наконечником и паяным соединением. Эти места имеют разные термические условия, поэтому их температуру не следует считать одинаковой.
Нагреватель генерирует тепловую энергию, наконечник передает эту энергию, а соединение получает ее при взаимодействии с заготовкой и припоем. Тепло также теряется в окружающие компоненты и окружающую среду. Результирующая температура в месте соединения зависит от системы в целом, а не от технических характеристик нагревателя в отдельности.
Отделите необходимое заданное значение от предела компонента
Уставка управления описывает температуру, которую оборудование должно поддерживать в назначенной точке измерения. Допустимая рабочая температура нагревателя определяет другой предел. Производственный процесс, такой как спекание керамики, включает в себя еще один температурный диапазон и не должен использоваться для определения предела эксплуатации готового компонента.
Укажите нормальный рабочий диапазон, требуемые максимальные условия эксплуатации и место, где необходимо измерять температуру. Также определите, требуется ли для данного применения стабильная температура при легком контакте, быстрое восстановление после термоинтенсивного соединения или и то, и другое.
Оцените тепловую реакцию в контексте
Время прогрева измеряет, сколько времени потребуется сборке для достижения определенной температуры из заявленного начального состояния. Время восстановления описывает, как реагирует температура после того, как наконечник теряет тепло во время работы. Это связанные, но разные показатели эффективности.
Например, нагреватель может быстро достичь заданного значения при отсутствии детали, но при контакте с большой металлической клеммой может наблюдаться существенное падение температуры. Такое поведение может отражать тепловую нагрузку, конструкцию наконечника, качество контакта или реакцию управления, а не неадекватный максимальный температурный диапазон.
Принцип выбора:Определите требуемую температуру в известной точке измерения и при репрезентативной рабочей нагрузке. Показатель температуры без условий испытаний недостаточен для сравнения полных систем пайки.
Учитывайте как теплоемкость, так и теплопередачу.
Энергия, необходимая для повышения температуры компонента, частично зависит от его массы и свойств материала. Наконечник или держатель большего размера обычно требует больше энергии для достижения того же изменения температуры, чем меньшая деталь, изготовленная из аналогичного материала.
Однако уменьшение размера компонентов само по себе не гарантирует повышения производительности. Конструкция по-прежнему должна передавать полезное тепло соединению, сохранять достаточную механическую прочность и поддерживать предполагаемый рабочий цикл. Выберите нагреватель и соответствующий наконечник в качестве согласованного теплового узла.
4. Оценка керамических материалов и конструкции.

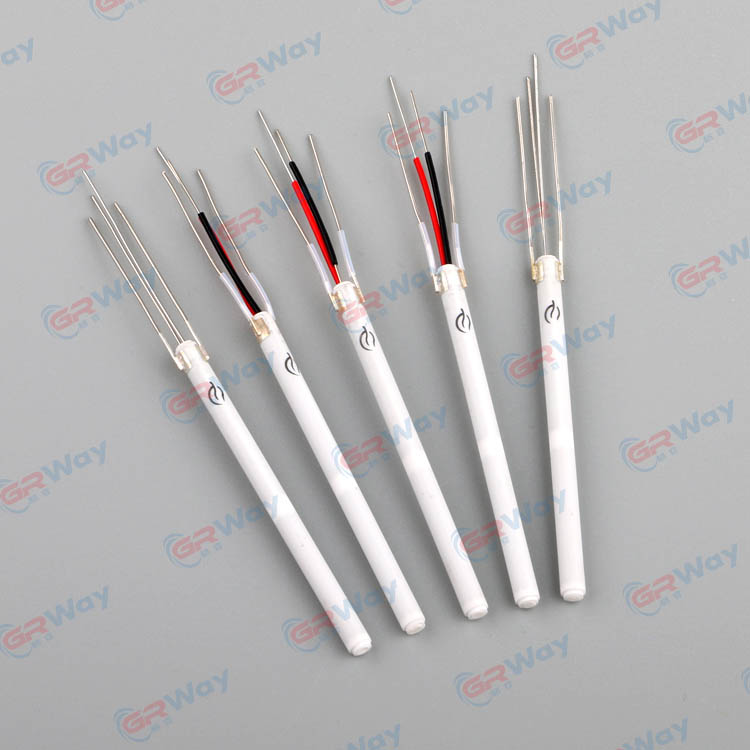

Технология керамического нагрева используется в компактных нагревательных узлах, поскольку керамический корпус может обеспечивать электрическую изоляцию, поддерживая при этом интегрированную резистивную нагревательную структуру. Окончательное поведение зависит от состава материала, конструкции нагревательного слоя, производственного процесса, размеров и качества готовой детали.
Понимание конструкции глиноземной керамики
Глинозем, или оксид алюминия (Al₂O₃), используется во многих компонентах электронагревателей. Его электрическая изоляция и тепловые характеристики делают его пригодным для ряда компактных систем отопления. Точные свойства готовой детали зависят от состава керамики, условий обработки, геометрии и конструкции.
Один из подходов к производству наносит проводящий резистивный рисунок на керамический материал и объединяет слои посредством контролируемого процесса высокотемпературного спекания. Эта конструкция позволяет объединить отопительный контур и изолирующий корпус в компактном узле.
В информации о продукте, связанной с этой линейкой керамических нагревателей, указано, что 95% оксида алюминия является основным материалом, и описывается печатный нагревательный слой, полученный посредством высокотемпературного спекания. В нем также говорится, что поверхность нагревателя может нагреваться до 800°C за 30 секунд. Эту цифру следует сверить с конкретной моделью и условиями ее измерения, прежде чем использовать ее в качестве проектного или приемочного требования.
Рассмотрите нагревательный слой и изоляцию вместе
Резистивный слой определяет важные электрические и тепловыделяющие характеристики. Его рисунок, размеры и взаимосвязь с керамическим корпусом влияют на сопротивление и распределение тепла. Между тем, изоляционная конструкция должна соответствовать электрическим требованиям готового применения.
Выбор материала сам по себе не доказывает, что тот или иной компонент подходит. Марку керамики, конструкцию и производственный процесс следует оценивать с учетом ожидаемой рабочей температуры, электрического напряжения, термоциклирования и условий механической установки.
Учитывайте термические и механические нагрузки
Керамические материалы могут обладать полезными характеристиками при высоких температурах, но они могут быть уязвимы к ударам, изгибам и концентрированным механическим нагрузкам. Поэтому в конструкции следует избегать ненужной нагрузки на нагреватель во время установки и эксплуатации.
Повторяющийся нагрев и охлаждение также могут повлиять на сборку. Керамический корпус, резистивный слой, соединения, держатель и окружающие металлические детали могут по-разному реагировать на изменения температуры. Их комбинированная конструкция должна соответствовать предполагаемому рабочему циклу, не полагаясь на непроверенные предположения о сроке службы.
Для получения информации о продукте, информации о материалах и заявленном производителем объеме применения посетитеГРИНВЕЙ®.
5. Подтвердите размеры и электрические соединения.
Физическое соответствие так же важно, как и электрическая совместимость. Нагреватель, соответствующий требуемому напряжению и сопротивлению, может оказаться непригодным, если он не может надежно разместиться внутри рукоятки, узла наконечника или окружающего держателя.
Проверьте полный механический интерфейс
Проверьте длину и диаметр керамического корпуса, глубину введения, геометрию конца, положение выхода провода, изоляционную втулку и фиксирующее устройство. Измеряйте детали, которые определяют соосность и контакт, а не только общие внешние размеры.
Зазор важен, поскольку обогреватель должен устанавливаться без чрезмерного усилия или нежелательного перемещения. Слишком плотная установка может создать механическое напряжение, а слишком свободный интерфейс может уменьшить тепловой контакт или позволить компоненту смещаться во время использования.
Осмотр проводов и точек подключения.
Материал выводов, длина, прокладка, метод подключения и изоляция должны соответствовать электрической конструкции инструмента. Провода должны доходить до точек подключения без чрезмерного натяжения, резкого изгиба или контакта с поверхностями, находящимися за пределами допустимого диапазона температур.
При наличии нескольких электрических цепей отличайте соединения питания от соединений датчиков. Проверьте расположение контактов по соответствующему чертежу, а не предполагайте, что похожие на вид детали имеют одинаковую конфигурацию проводки.
Подтвердите интерфейс с помощью рабочего наконечника
Расположение держателя и наконечника обеспечивает физический путь, по которому тепло достигает заготовки. Условия контакта, глубина вставки, состояние поверхности и расположение компонентов могут влиять на термическое сопротивление.
При замене по возможности сравните оригинальный номер детали и технический чертеж. Сходный внешний вид не определяет эквивалентное сопротивление, поведение датчика, изоляцию или механическую посадку. Одно лишь совпадение размеров не является достаточным основанием для замены.
7. Сравнивайте характеристики без догадок
Полезный сравнительный лист должен отличать подтвержденные характеристики от значений, которые остаются неопределенными. Это облегчает оценку альтернативных моделей, не предполагая, что схожие названия продуктов или внешние размеры означают эквивалентную производительность.
| Оценочный элемент | Информация для записи | Причина проверки |
|---|---|---|
| Приложение | Тип инструмента, заготовка, типовой размер соединения, рабочий цикл | Устанавливает фактические тепловые потребности. |
| Электрические характеристики | Номинальное напряжение, номинальная мощность, сопротивление, допуск | Подтверждает совместимость с источником питания и схемой привода. |
| Диапазон температур | Требуемая уставка, допустимый рабочий диапазон, точка измерения | Отделяет требования приложения от ограничения компонентов. |
| Термический отклик | Время прогрева, поведение при восстановлении, определенные условия испытаний | Поддерживает значимое сравнение производительности. |
| Механические размеры | Длина, диаметр, геометрия торца, глубина вставки, допуски | Подтверждает, что деталь соответствует предполагаемой сборке. |
| Соединения | Расположение выводов, тип провода, оконцовка, изоляция | Уменьшает ошибки интеграции и неподходящие изменения проводки. |
| Чувствительность и контроль | Тип датчика, положение датчика, совместимость с контроллером | Поддерживает точную обратную связь и регулирование температуры. |
| Проверка качества | Критерии контроля, метод испытаний, пределы приемки | Определяет, как будет оцениваться соответствие. |
Фактические номинальные характеристики, допуски на размеры и пределы испытаний должны быть подтверждены в технической документации для конкретной рассматриваемой модели.
Оцените эквивалентные условия эксплуатации
Сравнение двух компонентов полезно только тогда, когда их результаты измерены в одинаковых условиях. Начальная температура, источник питания, настройки контроллера, геометрия наконечника, расположение датчика и приложенная тепловая нагрузка — все это может повлиять на результат.
Например, измерение прогрева, выполненное на керамической поверхности, не следует сравнивать непосредственно с измерением, выполненным на рабочем наконечнике, если только метод испытания не устанавливает для этого действительную основу. Аналогичным образом, температурное испытание без нагрузки не может полностью описать восстановление при многократном контакте с заготовкой.
Используйте опубликованные спецификации для первоначальной проверки, а затем примените определенную процедуру проверки, чтобы подтвердить пригодность для фактического применения.
8. Проверьте производительность перед интеграцией
Прежде чем компонент будет одобрен для промышленного использования, убедитесь, что его электрические, механические и температурные характеристики соответствуют проектным требованиям. Точная процедура зависит от оборудования, но структурированная оценка помогает отделить несоответствия спецификаций от проблем сборки.
- Просмотрите документацию:Подтвердите идентификацию компонента, электрические характеристики, размеры, соединения, температурные пределы и сведения о датчике.
- Осмотрите физическое состояние:Проверьте наличие видимых трещин, поврежденной изоляции, погнутых проводов, загрязнений или других дефектов, которые могут повлиять на установку или безопасность.
- Проверьте целостность электрической цепи:Используйте указанный метод измерения для проверки контура отопления и соответствующих соединений. Сравните результат с номинальным сопротивлением модели и допустимым допуском.
- Проверьте правильность сборки:Убедитесь в выравнивании, фиксации, зазорах, прокладке проводов и предполагаемом контакте между нагревателем и окружающими компонентами.
- Проведите контролируемый тест на нагрев:Используйте утвержденные источники питания, настройки управления, расположение датчиков и метод измерения температуры.
- Оцените предполагаемую рабочую нагрузку:Измерьте поведение температуры во время типичных операций пайки, включая восстановление после передачи тепла на заготовку.
- Задокументируйте результат:Запишите условия испытаний, измерения, наблюдаемое поведение и соответствие определенным критериям приемки.
Используйте повторяемые методы измерения
Измерения температуры могут различаться в зависимости от типа прибора, размещения зонда, контактного давления и времени отклика. Прежде чем сравнивать компоненты, установите последовательный метод. Если измерительный прибор не был выбран, определите требуемый диапазон измерения, точность и характеристики чувствительности для испытания.
Электрические проверки также должны проводиться в соответствии с соответствующей процедурой. Показания сопротивления могут различаться в зависимости от температуры и условий измерения, поэтому компонент следует оценивать в соответствии с правильными эталонными условиями.
Отделите дефекты нагревателя от проблем системы
Если собранный инструмент не достигает требуемой температуры, проверьте весь контур нагрева, а не автоматически связывайте проблему с сердечником. Возможные причины включают неподходящий источник питания, ослабленные соединения, несоответствующий датчик, неправильные настройки контроллера, плохой тепловой контакт или неподходящий наконечник.
Такой диагностический подход помогает выявить реальную проблему и позволяет избежать замены совместимого компонента, если неисправность кроется в другом месте системы.
9. Избегайте распространенных ошибок выбора
Выбор только по номинальной мощности
Мощность — это только одна часть спецификации. Компонент может иметь достаточную номинальную мощность, но при этом не обеспечивать требуемое поведение из-за непригодности наконечника, термоинтерфейса или контроллера. Сравните температурный отклик и полную конфигурацию системы, а также электрические характеристики.
Путаница температуры нагревателя с температурой наконечника
Температура поверхности нагревателя не обязательно равна температуре рабочего жала и не обязательно равна температуре паяного соединения. Всегда указывайте место измерения и условия эксплуатации, связанные с указанной температурой.
Предполагая, что аналогичные модели взаимозаменяемы.
Компоненты разных моделей инструментов могут иметь схожую форму, но различаться сопротивлением, конфигурацией выводов, характеристиками датчика, требованиями к питанию или изоляцией. Прежде чем одобрить замену, проверьте технические характеристики.
Игнорирование теплового контакта
Нагреватель может работать по-другому, если его поместить внутрь держателя или узла наконечника с плохим контактом. Прежде чем вносить изменения в электрическую систему, проверьте интерфейс, глубину вставки, выравнивание и допуски сборки.
Изменение рабочего напряжения для компенсации слабого нагрева
Увеличение напряжения питания без проверки конструкции может привести к чрезмерным электрическим и тепловым нагрузкам. Прежде чем изменять какие-либо рабочие условия, проверьте номинальное питание, соединения цепей, реакцию управления и путь теплопередачи.
Принятие спецификаций без условий испытаний
Заявление о температуре или разогреве трудно интерпретировать, если не известны начальные условия, точка измерения, условия питания и метод испытаний. Запросите соответствующую информацию о конкретной модели и установите измеримые критерии приемки готового инструмента.
10. Часто задаваемые вопросы
Какая информация необходима для выбора правильного нагревателя для паяльника?
Начните с модели инструмента или сборочного чертежа, номинального напряжения питания, требований к питанию, термостойкости, физических размеров, расположения выводов, типа датчика и требуемого рабочего диапазона. Информация о заготовке и типичном рабочем цикле помогает определить, подходит ли термическое поведение для предполагаемого применения.
Всегда ли обогреватель большей мощности является лучшим вариантом?
Нет. Более высокая номинальная мощность может обеспечить большую мощность нагрева, но она не гарантирует лучшую температурную стабильность или восстановление. Источник питания, схема управления, термоинтерфейс, геометрия наконечника и рабочая нагрузка должны быть совместимы с нагревателем. Выбирайте в соответствии с требуемой производительностью, а не максимизацией мощности.
Почему номинальное напряжение и сопротивление имеют значение?
Напряжение и сопротивление определяют ток и электрическую мощность в резистивной цепи при определенных условиях. Несоответствие может привести к недостаточному нагреву или чрезмерному электрическому напряжению. Оба значения следует сверить с документацией компонента и фактической системой управления мощностью.
Что дает керамическая отопительная конструкция?
Керамическая нагревательная конструкция может сочетать в себе резистивный слой с электроизоляционным корпусом в компактной конструкции. Его фактическая тепловая реакция, изоляционные характеристики и механическая долговечность зависят от материалов, конструкции, производственного процесса и готовой сборки. Эти характеристики должны быть проверены для конкретного компонента.
Можно ли выбрать сменный обогреватель, основываясь только на размерах?
Нет. Размеры определяют лишь часть механической посадки. Напряжение, сопротивление, мощность, совместимость датчиков, конфигурация проводов, требования к изоляции и эксплуатационные пределы также должны совпадать. Проверьте документацию компонента и убедитесь в работоспособности предполагаемой сборки.
Как следует сравнивать время прогрева разных моделей?
Используйте ту же начальную температуру, условия подачи, место измерения, настройки контроллера и заданную целевую температуру. Также проверьте, относится ли указанное время к поверхности нагревателя, наконечнику или другой точке. Согласованные условия необходимы для значимого сравнения.
Что может быть причиной нестабильной температуры пайки?
Потенциальные причины включают нестабильную подачу питания, поврежденные соединения, проблемы с датчиками, несовместимые настройки управления, плохой тепловой контакт и неподходящий наконечник для рабочей нагрузки. Осмотрите всю сборку и протестируйте ее в воспроизводимых условиях, прежде чем решить, что сам нагреватель вышел из строя.
Как проверить качество поступающего отопительного компонента?
Следуйте документированным критериям приемки, включая идентификацию, видимое состояние, размеры, электрические характеристики, соединения и применимые требования к изоляции. При необходимости проведите контролируемое функциональное испытание совместимой сборки. Запишите условия и результаты испытаний, чтобы можно было последовательно оценить соответствие.
Доказывает ли высокая максимальная температура, что обогреватель подходит?
Нет. Максимальная температура — это только один расчетный параметр. Также необходимо учитывать предполагаемый рабочий диапазон, метод регулирования температуры, тепловую рекуперацию, физическую совместимость, электрические требования и пределы безопасности. Компонент должен соответствовать потребностям конкретного инструмента и процесса пайки.
11. Окончательный технический контрольный список
Подходящий нагревательный компонент должен соответствовать требованиям процесса пайки, системы питания, механической сборки и устройства контроля температуры. Используйте этот окончательный контрольный список, прежде чем подтверждать разработку или замену компонента для оборудования.
- Область применения и ожидаемая тепловая нагрузка четко определены.
- Указаны необходимая рабочая температура и место измерения.
- Номинальное напряжение, сопротивление, мощность и метод управления совместимы.
- Керамическая конструкция и эксплуатационные ограничения соответствуют предполагаемым условиям.
- Размеры компонента, метод крепления, изоляция и расположение выводов соответствуют сборке.
- Датчик и контроллер совместимы при использовании обратной связи по температуре.
- Разогрев, температурная стабильность и восстановление оценивались с использованием подходящих условий испытаний.
- Критерии проверки и приемки документированы для возможности повторной проверки.
Тщательный выбор зависит от понимания того, как нагревательный компонент взаимодействует со всем паяльным инструментом. При правильном решении учитываются тепловые требования приложения, электрические ограничения, керамическая конструкция, механический интерфейс, система управления и измеримые требования к производительности, а не полагается на одну спецификацию.
