Поскольку электронные устройства становятся меньше, а удельная мощность продолжает расти, материал между теплогенерирующим компонентом и его каналом охлаждения становится все более важным. Одной лишь высокой теплопроводности недостаточно. Инженерам также необходима электрическая изоляция, контролируемое тепловое расширение, механическая стабильность, химическая стойкость и надежная работа при повторяющихся изменениях температуры. Эти совокупные требования объясняют, почему передовая керамика все чаще рассматривается как требующая тепловых и электрических интерфейсов.
Нитрид алюминия Керамикапредставляет собой передовую техническую керамику, ценящуюся за сочетание высокой теплопроводности и электроизоляции. В отличие от электропроводящих металлов, которые отводят тепло, но требуют дополнительной изоляции, плотный AlN может служить прямой керамической платформой для распространения тепла, сохраняя при этом диэлектрическое разделение. Относительно низкий коэффициент теплового расширения также делает его совместимым с полупроводниковыми материалами, такими как кремний. Эти характеристики поддерживают применение в мощной электронике, полупроводниковом оборудовании, лазерных системах, светодиодных корпусах, силовых модулях, микроволновых компонентах и специализированных тепловых структурах. В процессе практического выбора необходимо учитывать теплопроводность, чистоту, диэлектрические свойства, геометрию, качество поверхности, допуски на размеры, металлизацию, метод соединения, рабочую температуру и фактический тепловой путь готовой сборки.
Оглавление
Перейти к разделуВыберите раздел ниже, чтобы перейти непосредственно к теме.
- Что такое материал и почему это важно?
- Как теплопроводность поддерживает управление теплом?
- Как электроизоляция улучшает конструкцию компонентов?
- Почему важна совместимость по термическому расширению?
- Как производится и уплотняется материал?
- Какие материальные факторы определяют конечную производительность?
- Какие формы и геометрии используются в технике?
- Где он используется в современной электронике?
- Чем она отличается от другой технической керамики?
- Как инженеры должны определять материал?
- Часто задаваемые вопросы
Что такое материал и почему это важно?
Нитрид алюминия – это безоксидная техническая керамика, образованная из алюминия и азота. Его кристаллическая структура и прочные атомные связи придают ему уникальное сочетание термических, электрических, механических и химических свойств. Этот материал особенно ценен, когда компонент должен эффективно проводить тепло, не становясь при этом электрическим проводником.
В традиционных тепловых путях проектировщики часто рассматривают распределители тепла и изоляцию как отдельные функции. Металлическая пластина может быстро распространять тепло, а слой полимера или оксидной керамики обеспечивает электрическую изоляцию. Каждый дополнительный интерфейс приводит к термическому сопротивлению, механической сложности или другой потенциальной точке отказа. Плотный компонент AlN может сочетать несколько функций в одном инженерном слое, упрощая архитектуру некоторых силовых и полупроводниковых сборок.
Высокий уровень теплопередачи на основе решетки позволяет теплу перемещаться от локализованных горячих точек к радиатору или интерфейсу охлаждения.
Высокое электрическое сопротивление позволяет токопроводящим дорожкам и компонентам, находящимся под напряжением, оставаться электрически изолированными от несущих конструкций.
Низкий коэффициент теплового расширения помогает снизить напряжение при соединении керамических компонентов с полупроводниковыми и металлическими материалами.
Таким образом, практическая значимость материала обусловлена взаимодействием его свойств, а не единственной спецификацией заголовка. Для устройства высокой мощности подложка с высокими тепловыми характеристиками, но плохой стабильностью размеров может создать проблемы с надежностью. Керамика с отличной изоляцией, но недостаточным распределением тепла может привести к повышению температуры перехода электронного компонента. При выборе материала необходимо учитывать всю тепловую и электрическую систему, а не один изолированный номер.
Как теплопроводность поддерживает управление теплом?
Теплопроводность описывает, насколько эффективно тепло проходит через материал при температурном градиенте. В мощной электронике это свойство напрямую влияет на то, насколько быстро тепло может уйти от полупроводникового кристалла, силового устройства, лазера, светодиода или другого тепловыделяющего компонента.
Плотный AlN часто производится с теплопроводностью примерно от 140 до 230 Вт/м·К, в зависимости от чистоты, микроструктуры, условий обработки и марки продукта. Сорта с более высокой проводимостью могут быть разработаны, когда приложение требует более эффективного распределения тепла. Фактическую производительность всегда следует оценивать с использованием заявленного производителем значения для указанного класса материала и геометрии.
Почему распространение тепла сложнее, чем проводимость
Высокое значение проводимости не гарантирует автоматически низкую температуру активного устройства. Общий тепловой путь может включать полупроводниковый кристалл, связующий слой, керамическую подложку, металлизацию, материал теплового интерфейса, опорную пластину, радиатор и охлаждающую среду. Каждый интерфейс добавляет сопротивление. Таким образом, хорошо спроектированная керамическая подложка работает как часть инженерной тепловой сети.
Геометрия также важна. Тонкий керамический слой может уменьшить расстояние проводимости, но он все равно должен соответствовать требованиям по изоляции напряжения, механической прочности, обращению и соединению. Более толстая деталь может увеличить электрическое расстояние и механическую прочность, одновременно увеличивая термическое сопротивление. Инженеры должны сбалансировать эти требования, а не оптимизировать одну переменную независимо.
| Свойство | Типичный инженерный диапазон | Почему это важно | Рассмотрение дизайна |
|---|---|---|---|
| Теплопроводность | Прибл. 140–230 Вт/м·К | Проводит тепло через керамику | Используйте проверенное значение для конкретного класса |
| Коэффициент теплового расширения | Прибл. 4,0–4,7 × 10−6/К | Контролирует изменение размеров в зависимости от температуры | Сравните с матрицей, медью, алюминием и соединительными слоями. |
| Диэлектрическая проницаемость | Обычно около 8–9. | Влияет на электрическое и радиочастотное поведение. | Проверьте частоту и температурный режим. |
| Плотность | Прибл. 3,26 г/см³ | Влияет на массу компонента и конструкцию конструкции. | Учитывайте пористость и конечную плотность спекания. |
| Электрическое сопротивление | Очень высокий для плотных изоляционных марок | Поддерживает электрическую изоляцию | Проверьте требования к изоляции в реальных условиях. |
Показанные значения являются общими инженерными диапазонами, а не универсальными спецификациями. Производственные марки могут различаться в зависимости от чистоты, добавок, способа обработки, плотности, размеров и условий испытаний.
Теплопроводность также может меняться при повышении температуры. Для реалистичного теплового расчета инженеры должны использовать данные о материалах, зависящие от температуры, если они доступны, вместо того, чтобы предполагать, что значение комнатной температуры остается постоянным во всем рабочем диапазоне.
Как электроизоляция улучшает конструкцию компонентов?
Силовая электроника часто требует двух, казалось бы, противоположных функций: подложка должна эффективно отводить тепло, предотвращая при этом протекание нежелательного электрического тока в соседние структуры. Металлы обеспечивают отличную теплопроводность, но являются электропроводными. Многие инженерные керамики решают проблему изоляции, но не все из них обладают достаточно высокой теплопроводностью для современных плотностей мощности.
Высокое удельное электрическое сопротивление плотного AlN позволяет монтировать или металлизировать проводящие цепи на керамическом изолирующем корпусе. Это одна из причин, по которой керамические подложки используются в силовых полупроводниковых модулях, светодиодных сборках, лазерных корпусах и специализированных электронных структурах.
Электрическая изоляция без создания большого теплового барьера
В обычной многослойной тепловой батарее изоляция может стать ограничивающим фактором теплопередачи. Электроизоляционный материал с низкой теплопроводностью может электрически защитить цепь, удерживая тепло вблизи активного устройства. Теплопроводящая керамика уменьшает этот компромисс, позволяя теплу проходить через изолирующий корпус.
Диэлектрическое поведение также имеет значение.
Электрическая изоляция определяется не только удельным сопротивлением. Проектировщики также могут оценить диэлектрическую проницаемость, диэлектрические потери, прочность на пробой, поверхностную утечку, путь утечки и влияние температуры или влажности на электрическое поведение.
В высокочастотных системах диэлектрические свойства могут влиять на импеданс, целостность сигнала, паразитную емкость и радиочастотные потери. Для высоковольтных систем особенно важны физическая толщина и конструкция поверхности. Материал может обладать сильными изоляционными свойствами, в то время как готовый компонент по-прежнему требует тщательного размещения и проектирования поверхности.
Электрическая изоляция позволяет металлизированным проводникам и силовым устройствам работать на изолирующей керамической платформе, в то время как тепло проходит через подложку.
Контролируемое поведение диэлектрика может поддерживать стабильные электрические характеристики там, где необходимо контролировать паразитную емкость и диэлектрические потери.
Почему важна совместимость по термическому расширению?
Каждый материал меняет размеры при изменении его температуры. В многослойном электронном корпусе разные материалы расширяются с разной скоростью. Если эти различия велики, повторяющееся нагревание и охлаждение может вызвать механическое напряжение на границах раздела.
Коэффициент теплового расширения плотного AlN близок к коэффициенту теплового расширения кремния, обычно от 4,0 до 4,7 × 10.−6/K для типичных технических степеней. Эта относительная совместимость особенно ценна в полупроводниковой упаковке, поскольку чрезмерное несоответствие теплового расширения может способствовать короблению, межфазным напряжениям, растрескиванию или расслоению во время термоциклирования.
Почему термоциклирование заслуживает особого внимания
Электронные системы редко остаются при одной температуре. Модуль питания может неоднократно переключаться между режимами холостого хода, умеренной нагрузки, пиковой нагрузки и отключения. Лазерный блок может испытывать повторяющиеся периоды запуска и охлаждения. Оборудование для производства полупроводников может подвергаться воздействию технологических температур с последующими фазами охлаждения.
Каждый термический цикл создает расширение и сжатие. Когда материалы соединены вместе, границы раздела должны учитывать их относительное перемещение. Согласование теплового расширения не устраняет напряжение полностью, но может уменьшить один важный источник механического несоответствия.
Сочетание материалов следует оценивать как систему.
Керамика представляет собой только один слой внутри сборки. Медь, алюминий, кремний, припой, паяные соединения, системы металлизации и материалы термоинтерфейса — все это может способствовать общему напряжению. Поэтому инженерам следует сравнивать коэффициенты расширения всего пакета материалов, а не оценивать керамику по отдельности.
- Сравнивайте значения КТР для всей сборки, а не только для двух материалов.
- Оцените температуру термоциклирования, время выдержки и количество циклов.
- Учитывайте толщину и геометрию, поскольку жесткость влияет на распределение напряжений.
- Проверьте методы соединения и металлизации на предмет их тепловых ограничений.
- Используйте реальные условия сборки для проверки механической надежности.
Как производится и уплотняется материал?
Производительность современной керамики сильно зависит от способа ее производства. Высокую теплопроводность трудно получить, если готовое изделие содержит чрезмерную пористость, неблагоприятные примесные фазы или дефекты микроструктуры, рассеивающие теплонесущие фононы.
Приготовление порошка
Производство начинается с порошка нитрида алюминия, отобранного по подходящей чистоте и характеристикам частиц. Качество порошка влияет на характеристики упаковки, реакцию на спекание, развитие зерен и конечные электрические и термические свойства керамики.
Формовка и механическая обработка
В зависимости от конструкции компонента, порошку можно придать форму с помощью таких процессов, как литье на ленту, прессование, литье под давлением или другие методы формования керамики. Тонкие основы могут потребовать особенно контролируемой формовки, поскольку конечная деталь должна сохранять плоскостность и стабильность размеров после обжига.
Спекание и уплотнение
Нитрид алюминия имеет прочную ковалентную связь, что делает уплотнение более сложным, чем для некоторых традиционных оксидных керамик. Спекающие добавки могут быть введены для содействия уплотнению и контроля зернограничных фаз. Температура обработки, атмосфера, химический состав порошка, система присадок и режим обжига — все это влияет на конечную микроструктуру.
- Кондиционирование порошка:Необработанный керамический порошок подготовлен для обеспечения однородного распределения частиц, чистоты и качества формования.
- Формирование:Из порошка формуют сырое тело, соответствующее требуемой геометрии компонента.
- Контролируемое спекание:Термическая обработка уплотняет тело и развивает необходимую зернистую структуру.
- Отделка:Поверхности можно шлифовать, полировать, притирать, сверлить, резать или обрабатывать иным образом в соответствии с требованиями проекта.
- Осмотр:Можно оценить размеры, качество поверхности, электрические характеристики, тепловые свойства и другие характеристики, определяемые заказчиком.
Для механической обработки после спекания требуется соответствующий алмазный или другой специализированный инструмент, поскольку современная керамика твердая и хрупкая. Поэтому на этапе проектирования следует учитывать достижимые допуски, угловые радиусы, геометрию отверстий, качество поверхности и потенциальное повреждение кромок.
Какие материальные факторы определяют конечную производительность?
Два компонента, изготовленные из одного и того же номинального материала, могут работать по-разному, поскольку история обработки различна. На теплопроводность, прочность, диэлектрические свойства и стабильность размеров влияют зерновая структура, пористость, уровень примесей, химия присадок и условия спекания.
Чистота и эффекты, связанные с кислородом
Кислород является важным фактором при обработке AlN, поскольку дефекты, связанные с кислородом, и вторичные фазы могут влиять на поведение решетки и тепловой перенос. Чрезмерное содержание примесей может снизить теплопроводность, поэтому высокопроизводительные марки требуют тщательного контроля и уплотнения порошка.
Пористость
Внутренние поры прерывают непрерывные пути теплопередачи и могут снизить механическую прочность. Поэтому для требовательных термических применений высокая относительная плотность является важной качественной характеристикой.
Рост зерен и границы зерен
Тепло в кристаллической керамике переносится главным образом за счет колебаний решетки. Дефекты, примеси, границы зерен и некоторые вторичные фазы могут рассеивать эти вибрации. Таким образом, микроструктурный контроль играет центральную роль в разработке марок с высокой проводимостью.
Состояние поверхности
Обработка поверхности может влиять на качество соединения, металлизацию, контактное сопротивление, точность размеров и стабильность сборки. Термическая подложка — это не просто объемный материал; его интерфейсы являются частью окончательного уравнения производительности.
Теплопроводность, диэлектрические свойства, плотность, прочность и тепловое расширение определяют, как керамика ведет себя как материальное тело.
Плоскостность, шероховатость, металлизация, качество соединения, площадь контакта и допуск на размер определяют, насколько эффективно керамика работает внутри готовой сборки.
Это различие важно при оценке поставщиков. Значение в таблице данных описывает материал или образец для испытаний, но собранный компонент может вести себя по-разному, поскольку интерфейсы и геометрия влияют на общий тепловой и электрический путь.
Какие формы и геометрии используются в технике?
Технические керамические компоненты могут быть изготовлены с различной геометрией в зависимости от теплового пути, электрической схемы, метода соединения и доступного места для установки. Наиболее подходящая форма определяется сборкой, а не только свойствами материала.
Плоские керамические пластины служат основой для металлизации, схем, силовых модулей, полупроводниковых приборов и теплораспределительных сборок.
Тонкие листы или детали в форме дисков могут поддерживать компактные тепловые пути, сенсорные структуры, изоляционные слои и специализированные электронные сборки.
Если стандартной плоской геометрии недостаточно, можно использовать специальные отверстия, пазы, ступеньки, канавки и элементы крепления.
Выбор толщины
Толщина влияет на термическое сопротивление, диэлектрическую прочность, жесткость, стабильность размеров и механическую обработку. Более тонкий компонент может сократить расстояние проводимости, а более толстый компонент может обеспечить большее физическое разделение или структурную поддержку.
Плоскостность и допуски
Тепловые и электрические узлы часто зависят от тесного контакта между несколькими слоями. Чрезмерная деформация или неровности могут уменьшить эффективную площадь контакта и увеличить местное термическое сопротивление. Поэтому требования к плоскостности должны устанавливаться наряду с чистотой поверхности и допусками на размеры.
Отверстия, прорези и элементы кромок
Геометрия меняет концентрацию напряжений. Маленькие отверстия, острые внутренние углы, узкие ребра и резкие изменения толщины могут создавать локальные концентрации напряжений в хрупкой керамике. Закругленные переходы и подходящие размеры элементов могут улучшить технологичность и снизить ненужные механические риски.
Для нестандартных компонентов наилучшие результаты обычно достигаются при рассмотрении технологичности на самой ранней стадии проектирования. Чертеж, на котором указаны только габаритные размеры, может не содержать достаточно информации для надежного производства. Возможно, потребуется документировать плоскостность, шероховатость, состояние кромок, допуски отверстий, фаски, марку материала и требования к испытаниям.
Где он используется в современной электронике?
Сочетание теплопроводности, электроизоляции, химической стабильности и совместимости с тепловым расширением обеспечивает широкий спектр требовательных применений. Общим требованием является необходимость контролировать нагрев без ущерба для электрического разделения или стабильности размеров.
1. Силовые полупроводниковые модули.
Силовые транзисторы, диоды, устройства с изолированным затвором и другие коммутационные компоненты выделяют значительное локализованное тепло. Керамические подложки могут обеспечивать электрическую изоляцию между металлизированными областями схемы и нижележащей охлаждающей структурой, одновременно передавая тепло к радиатору.
2. Светодиодные и высокоинтенсивные системы освещения.
Светодиоды высокой мощности преобразуют часть потребляемой электроэнергии в тепло. Чрезмерное увеличение температуры перехода может повлиять на оптический выход, надежность и стабильность работы. Теплопроводящая изолирующая подложка может помочь отвести тепло от активной области.
3. Лазерные и оптические компоненты связи.
Лазерные диоды и оптические передатчики могут быть чувствительны к температуре, поскольку длина волны, стабильность выходного сигнала и срок службы устройства могут зависеть от тепловых условий. Керамические корпуса и монтажные узлы обеспечивают контролируемую механическую и тепловую платформу вокруг этих компонентов.
4. Оборудование для производства полупроводников.
Оборудование для обработки полупроводников часто сочетает в себе тепло, электроэнергию, вакуумную среду, агрессивные технологические условия и строгие требования к размерам. Компоненты на основе AlN могут использоваться там, где необходимы как терморегуляция, так и электрическая изоляция.
5. Высокочастотные и радиочастотные системы
Микроволновые и радиочастотные компоненты могут генерировать тепло, но при этом требуют предсказуемых диэлектрических свойств. При выборе материала необходимо учитывать диэлектрическую проницаемость, характеристики потерь, рабочую частоту, температуру и геометрию схемы, а не только теплопроводность.

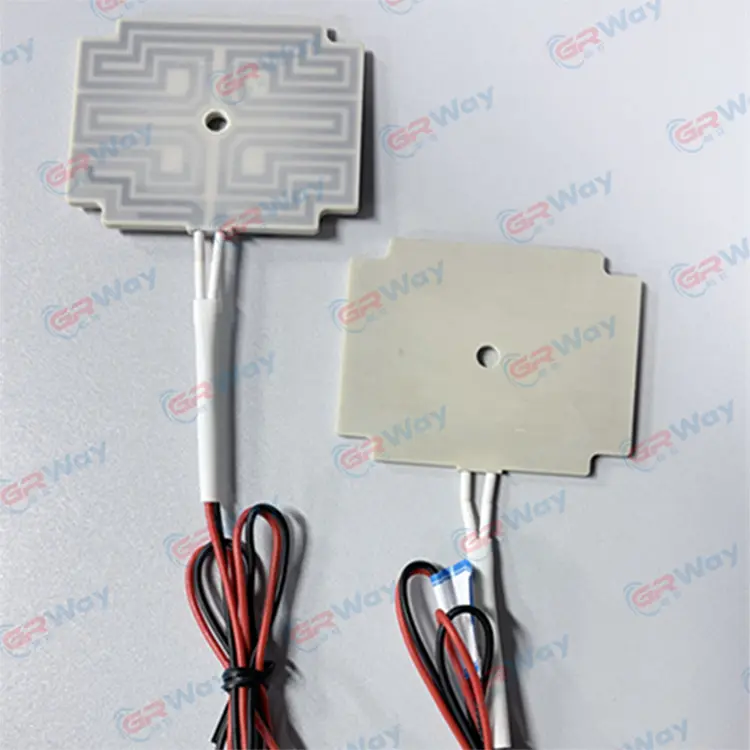

6. Прецизионный нагрев и тепловые конструкции.
В некоторых современных керамических сборках AlN используется в качестве термически эффективной структурной платформы для нагревательных элементов и термочувствительных систем. В таких конструкциях тепло должно перемещаться в контролируемом направлении, в то время как электрически активные компоненты остаются должным образом изолированными.
7. Медицинское и аналитическое оборудование
Аналитическим и медицинским устройствам могут потребоваться компактные тепловые конструкции, электрическая изоляция, стабильность размеров и устойчивость к суровым условиям эксплуатации. Конкретная марка керамики должна соответствовать температуре, химическому воздействию, чистоте и электрическим требованиям.
- Системы коммутации и преобразования высокой мощности
- Светодиодные и оптоэлектронные блоки
- Лазерные диоды и пакеты оптической связи
- Полупроводниковое технологическое оборудование
- Электронные блоки ВЧ и СВЧ
- Специализированные керамические нагревательные конструкции
- Медицинское, аналитическое и прецизионное электронное оборудование
Чем она отличается от другой технической керамики?
Ни один керамический материал не является универсально лучшим для любого применения. Инженеры обычно сравнивают теплопроводность, диэлектрические характеристики, механическую прочность, поведение при разрушении, тепловое расширение, химическую стабильность, требования к обработке и требования к готовой сборке.
глинозем
Глинозем широко используется, поскольку он предлагает продуманное сочетание электроизоляции, механической прочности, химической стабильности и устоявшихся методов обработки. Его теплопроводность обычно ниже, чем у марок AlN с высокой проводимостью, что делает AlN привлекательным, когда термическое сопротивление становится более важным ограничением при проектировании.
Нитрид кремния
Нитрид кремния известен высокой механической прочностью, высокой термостойкостью и хорошей стабильностью при высоких температурах. Его можно предпочесть в тех случаях, когда особенно важны устойчивость к разрушению и структурные характеристики, тогда как AlN часто выбирают, когда необходимо сочетать электрическую изоляцию и высокую теплопроводность.
оксид бериллия
Оксид бериллия также обеспечивает высокую теплопроводность при электроизоляции, но его использование требует строгого контроля, поскольку бериллийсодержащая пыль опасна при переработке. Поэтому необходимо тщательно учитывать требования к применению и условия безопасности производства.
Решения на основе AlN
AlN особенно полезен, когда проектировщикам необходим сильный баланс теплопроводности, электроизоляции, низкого теплового расширения и химической стабильности в компактной керамической структуре.
Поэтому наиболее полезное сравнение касается конкретного приложения. Если основным требованием является электроизоляция при умеренных тепловых нагрузках, могут подойти несколько видов керамики. Когда плотность тепла возрастает и термическое сопротивление становится основной проблемой проектирования, теплопроводность может приобретать гораздо больший вес. Когда речь идет о прямом соединении с кремнием, коэффициент теплового расширения становится еще одним ключевым фактором.
Как инженеры должны определять материал?
Полезная спецификация керамики должна описывать полные требования к эксплуатационным характеристикам, а не просто называть материал. Это помогает уменьшить двусмысленность во время производства и делает сравнение поставщиков более содержательным.
Начните с тепловых требований
Определите максимальную мощность устройства, ожидаемое тепловыделение, допустимую температуру, тепловой путь, материалы интерфейса и конфигурацию охлаждения. Класс высокой проводимости может не решить тепловую проблему, если доминирующее сопротивление расположено на другом интерфейсе.
Определите электрические требования
Необходимо указать напряжение, частоту, изоляционное расстояние, диэлектрическую прочность, требования к утечкам и условия окружающей среды. Для радиочастотных применений также следует учитывать диэлектрическую проницаемость и диэлектрические потери на предполагаемой частоте.
Определить механические и размерные требования
Укажите толщину, длину, ширину, плоскостность, параллельность, геометрию отверстия, особенности кромок, шероховатость поверхности и размерные допуски. Эти факторы могут влиять как на надежность сборки, так и на тепловой контакт.
Определить требования к обработке и поверхности
Если компонент будет металлизирован, паян, склеен, припаян или интегрирован в многослойную сборку, об этих последующих процессах следует сообщить до окончательного определения марки керамики. Состояние поверхности и совместимость металлизации могут быть так же важны, как и свойства сыпучего материала.
| Категория спецификации | Ключевые элементы для определения | Типичный инженерный вопрос |
|---|---|---|
| Материал | Марка, чистота, плотность, система присадок | Какая марка материала соответствует предполагаемым термическим и электрическим условиям? |
| Термальный | Проводимость, рабочая температура, термоциклирование | Где находится основное термическое сопротивление всей сборки? |
| Электрический | Удельное сопротивление, диэлектрическая проницаемость, диэлектрические потери, требования к пробою | Какие характеристики изоляции необходимы при фактическом напряжении и частоте? |
| Геометрия | Длина, ширина, толщина, отверстия, прорези, радиусы | Можно ли создать форму последовательно, не создавая концентрации напряжений, которых можно избежать? |
| Поверхность | Шероховатость, плоскостность, совместимость с металлизацией | Как керамика будет сопрягаться со следующим слоем? |
| Качество | Точки контроля, метод испытаний, допуски, документация. | Какие характеристики требуют проверки на уровне производства? |
Также важно различать свойства материала и характеристики готовых компонентов. Теплопроводность можно определить по испытуемому образцу, тогда как производственная деталь имеет свои размеры, состояние поверхности и историю производства. Строгая техническая спецификация связывает лабораторные свойства с реальным компонентом, используемым в устройстве.
Что необходимо подтвердить перед производством?
- Конечная марка керамики и целевая теплопроводность
- Требования к электроизоляции и диэлектрике
- Готовые размеры и класс допуска
- Требования к качеству поверхности, плоскостности и кромкам
- Условия металлизации, соединения, пайки или склеивания
- Рабочая температура и условия термического цикла
- Методы контроля и критерии приемки
Четкие спецификации позволяют производителю керамики и команде разработчиков обсуждать одну и ту же инженерную задачу. Они также облегчают определение того, связана ли проблема с выбором материала, геометрией, обработкой, соединением или тепловым расчетом на уровне системы.
Для применений, требующих контролируемой теплопередачи и электрической изоляции,Нитрид алюминия Керамикаможет обеспечить практическое сочетание свойств, которое трудно воспроизвести с помощью обычного однофункционального материала.
Какие принципы проектирования помогают максимизировать производительность?
Хороший дизайн керамики начинается с тепловой и электрической архитектуры, а не с названия материала. Наиболее надежные результаты можно получить, понимая, как тепло, ток, механическая нагрузка и изменения температуры взаимодействуют внутри сборки.
Держите тепловой путь прямым
Уменьшите ненужные слои между источником тепла и радиатором. Каждый дополнительный интерфейс материала может добавить контактное сопротивление, изменчивость соединения или тепловой импеданс. Толщину керамики следует выбирать в соответствии с изоляционными и механическими требованиями, сохраняя при этом эффективность теплового пути.
Избегайте ненужных геометрических напряжений
Керамика прочна на сжатие, но сравнительно чувствительна к растягивающим напряжениям и резким геометрическим изменениям. Закругленные углы, разумное расположение отверстий, соответствующая толщина стенок и контролируемые монтажные нагрузки могут повысить надежность компонентов.
Проектируйте интерфейс, а не только подложку
Тепловые характеристики сильно зависят от качества контакта. Керамика с высокой проводимостью может быть повреждена из-за плохой связи, пустот, неровных поверхностей, недостаточного давления или интерфейсного слоя с низкой проводимостью. Поэтому плоскостность поверхности и условия соединения следует рассматривать как часть теплового расчета.
План термоциклирования
Компонент, который выдерживает одно воздействие высокой температуры, все равно может выйти из строя после повторной циклической работы. Испытания на надежность должны отражать фактический температурный диапазон, скорость нагрева, скорость охлаждения, время выдержки и механические ограничения, ожидаемые в эксплуатации.
Часто задаваемые вопросы
Для чего используется нитрид алюминия?
Нитрид алюминия используется там, где инженерам необходима электрическая изоляция и эффективная теплопередача. Общие области применения включают силовые полупроводниковые подложки, корпуса светодиодов, лазерные и оптоэлектронные корпуса, компоненты полупроводникового оборудования, радиочастотные сборки и специализированные тепловые структуры.
Почему нитрид алюминия подходит для силовой электроники?
Силовая электроника генерирует концентрированное тепло, требуя при этом электрической изоляции. Нитрид алюминия может обеспечить теплопроводящую изолирующую платформу, помогая теплу перемещаться от активных устройств к охлаждающим конструкциям без использования электропроводящей подложки.
Как тепловое расширение нитрида алюминия соотносится с тепловым расширением кремния?
Его коэффициент теплового расширения относительно близок к коэффициенту теплового расширения кремния. Эта совместимость может уменьшить несоответствие теплового расширения в полупроводниковых корпусах по сравнению с комбинациями материалов, которые расширяются со значительно разными скоростями.
Является ли нитрид алюминия электропроводным?
Плотный нитрид алюминия является электроизолятором с высоким удельным сопротивлением. Это одно из его основных преимуществ в электронных подложках, где тепло должно эффективно перемещаться, в то время как проводящие цепи остаются электрически изолированными от несущей конструкции.
Какой теплопроводности может достичь марка нитрида алюминия?
Типичные плотные сорта могут находиться в приблизительном диапазоне от 140 до 230 Вт/м·К, в то время как конкретные коммерческие сорта могут отличаться. Теплопроводность зависит от чистоты, микроструктуры, плотности, добавок, условий обработки и метода испытаний, поэтому для расчетов конструкции следует использовать спецификации для конкретной марки.
Что может снизить теплопроводность нитрида алюминия?
Пористость, дефекты, связанные с примесями, неподходящие вторичные фазы и микроструктурное рассеяние могут снизить тепловой перенос. Поэтому качество порошка, контроль кислорода, условия спекания и уплотнение являются важными производственными факторами.
Можно ли обработать материал нестандартной формы?
Да. Из плотных керамических компонентов можно изготавливать нестандартные пластины, отверстия, пазы, ступеньки и другие геометрические формы с использованием соответствующих специализированных методов обработки. Поскольку материал твердый и хрупкий, требования к геометрии и допускам следует учитывать вместе с возможностью механической обработки.
Что следует указать для индивидуального керамического компонента?
Полная спецификация обычно включает марку материала, теплопроводность, электрические требования, размеры, допуски, плоскостность, качество поверхности, отверстия или другие особенности, рабочую температуру, условия термоциклирования, требования к металлизации или соединению, а также критерии проверки.
Является ли теплопроводность единственным важным свойством?
Нет. Теплопроводность следует учитывать вместе с электроизоляцией, диэлектрическими характеристиками, тепловым расширением, механической прочностью, поведением при разрушении, химической стойкостью, размерными допусками, состоянием поверхности и совместимостью с последующими процессами сборки.
Ключевые инженерные выводы
Расширенный выбор керамики становится все более важным по мере увеличения плотности мощности, рабочей температуры и сложности упаковки. Центральной инженерной задачей часто является не просто отвод тепла, а отвод тепла при сохранении электрической изоляции и контроле механических напряжений.
- Высокая теплопроводность может сократить тепловой путь от активного устройства до охлаждающей конструкции.
- Высокое электрическое сопротивление поддерживает изолированные силовые и электронные конструкции.
- КТР, близкий к кремнию, может помочь справиться с термомеханическим несоответствием в полупроводниковых сборках.
- Чистота, плотность, добавки и микроструктура сильно влияют на конечные характеристики материала.
- Качество поверхности, плоскостность, геометрия и методы соединения могут определять фактическую производительность сборки.
- Тестирование для конкретного применения имеет важное значение, когда условия эксплуатации включают высокую температуру, быстрое термоциклирование, высокое напряжение или сложные химические среды.
Для инженеров, проектирующих тепловые подложки, детали полупроводникового оборудования, электронные корпуса или прецизионные керамические конструкции,Нитрид алюминия Керамиказаслуживает оценки, когда теплопроводность и электрическая изоляция должны работать вместе в одном компоненте.
Выбор материала всегда должен быть окончательно согласован с фактическими условиями эксплуатации, конфигурацией сборки и техническими данными конкретной марки.
Обсудите ваши требования к керамическим компонентам
ГРИНВЕЙ®поддерживает передовые керамические приложения, включая управление температурным режимом, электроизоляцию, нагревательные конструкции и прецизионные электронные компоненты. Поделитесь своим чертежом, размерами, требованиями к материалам, условиями эксплуатации и целями применения, чтобы начать техническое обсуждение, адаптированное к компоненту.
связаться с нами
