Как паяльный нагревательный элемент улучшает температурную стабильность?

Оглавление

Краткий обзор

• Определите, чтоПайка нагревательного элементаи чем он управляет (не только «нагревом», но и восстановлением и передачей).
• Превратите реальные жалобы цехов в измеримые проблемы с обогревателями.
• Объясните факторы, влияющие на стабильность: расположение датчиков, термическую связь, удельную мощность, окисление и задержку управления.
• Сравните технологии нагревателей и сопоставьте их с приложениями.
• Предоставьте практический контрольный список выбора и руководство по техническому обслуживанию.
• Предложите шаги по устранению неполадок, которые уменьшат количество брака и переделок.

Что такое паяльный нагревательный элемент с практической точки зрения?

A Пайка нагревательного элементаЭто компонент, который преобразует электрическую энергию в контролируемую тепловую энергию в точке, где припой должен плавиться и смачивать металлические поверхности. Это определение кажется очевидным, пока вы не заметите, что многие проблемы с пайкой возникают даже тогда, когда станция «считывает» правильную температуру.

На практике работа нагревателя заключается не только в достижении заданного значения; это также должновосстанавливатьсямгновенно, когда тепло отводится медной пластиной, корпусом разъема или толстым проводом. Если нагреватель не выдерживает такой нагрузки, вы увидите такие симптомы, как холодные соединения, длительное время выдержки, приподнятые колодки, подгоревший флюс и наконечники, которые окисляются быстрее, чем должны.

Подумайте об этом так: ваш контроллер может командовать «350°C», но сустав заботится о том, как быстро ваша система сможет подавать энергию и сохранять стабильность наконечника под нагрузкой. Именно здесь конструкция обогревателя — материалы, геометрия, соединение датчиков и изоляция — улучшает или портит впечатление.

Распространенные болевые точки клиентов и что они на самом деле означают

Ключевой вывод: большинство жалоб не являются «ошибками оператора». Это проблемы теплопередачи на уровне системы, то есть нагреватель, интерфейс наконечника и метод управления должны оцениваться вместе.

Почему нарушается температурная стабильность

Температурная стабильность – это гарантия всей системы пайки. СильныйПайка нагревательного элементапомогает, но стабильность все равно может дать сбой, если отключено любое из следующих действий:

1. Расположение датчика слишком далеко от рабочей поверхности.
   Если датчик температуры (часто термопара или термистор) не подключен тесно к зоне наконечника, станция «думает», что он стабилен, в то время как наконечник на самом деле охлаждается под нагрузкой.
2. Плохая тепловая связь между нагревателем и наконечником.
   Крошечные воздушные зазоры, неплотная посадка или износ могут превратить интерфейс в изолятор. Для компенсации нагреватель нагревается, что ускоряет окисление и сокращает срок службы наконечника.
3. Плотность мощности не соответствует выполняемой работе.
   Работа с мелким шагом выигрывает от быстрой, контролируемой энергии с минимальным выбросом; тяжелая медь и щиты требуют более высокой способности восстановления. Нагреватель одного размера часто разочаровывает при смешанных нагрузках.
4. Изоляция и конструкция выводов не являются прочными.
   Повторяющиеся циклы нагрева подвергают внутренние соединения и изоляцию нагрузке. Если нагреватель часто ударяют, скручивают или подвергают воздействию паров флюса, долговечность имеет значение.
5. Поведение управления приводит к перерегулированию/недорегулированию.
   Даже хороший обогреватель может плохо себя вести при нестабильной настройке управления. Перерегулирование сжигает флюс; Недолетные силы увеличивают время выдержки — и то, и другое увеличивает количество дефектов.

Типы обогревателей и когда каждый из них имеет смысл

Хотя брендинг варьируется, большинствоПайка нагревательного элементаконструкции делятся на несколько технических семейств. Знание компромиссов поможет вам избежать платы за неправильное «обновление».

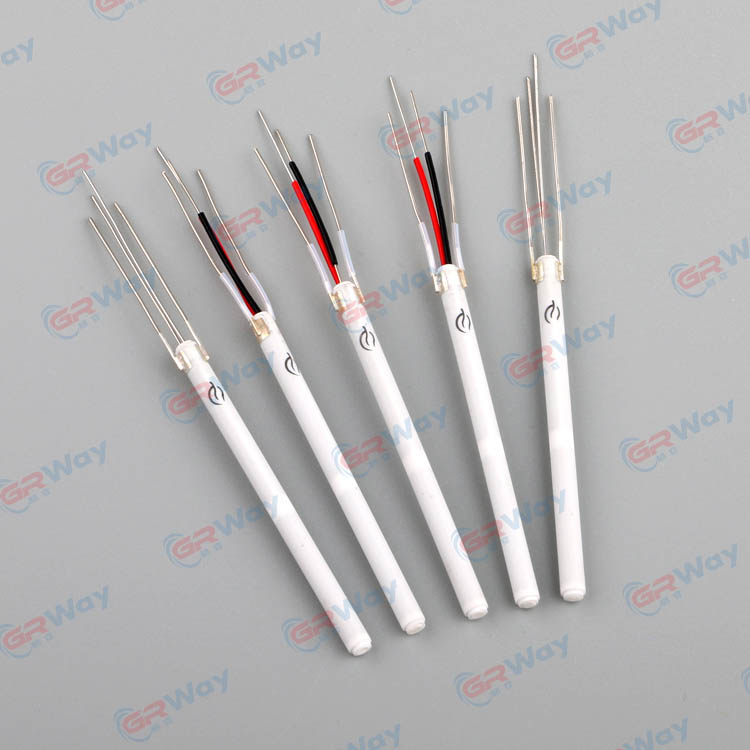

• Проволочные керамические нагреватели
  Нихром или подобная резистивная проволока, встроенная вокруг или внутри керамики. Часто экономически эффективны и широко используются, при хорошем изготовлении обладают приличной долговечностью.
• Картриджные нагреватели
  Компактные обогреватели, выполненные в трубчатом форм-факторе. Они могут обеспечивать высокую удельную мощность и могут быть рассчитаны на прочное соединение с конструкцией наконечника.

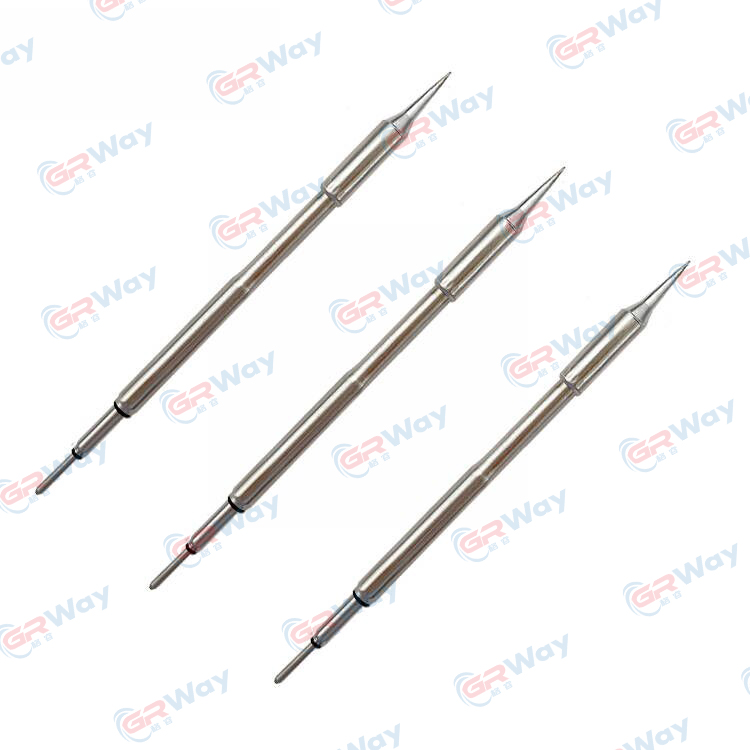

• Встроенный нагреватель + датчики в сборе
  Конструкции, в которых нагрев и датчики расположены ближе к рабочей поверхности. Они часто улучшают время отклика и уменьшают разрыв между чтением и реальностью.
• Саморегулирующаяся керамика (поведение PTC)
  Определенная керамика увеличивает сопротивление при повышении температуры, оказывая естественный ограничивающий эффект. Полезно для некоторых приложений, хотя производительность во многом зависит от конструкции всей системы.

Контрольный список выбора для надежных результатов

Используйте этот контрольный список при оценкеПайка нагревательного элементадля нового инструмента, программы ремонта или производственной линии:

• Требование восстановления:Какую самую большую тепловую нагрузку вам придется паять (заземляющие пластины, экраны, наконечники, разъемы)?
• Термическая муфта:Насколько плотно и последовательно нагреватель соприкасается с наконечником или рабочей поверхностью?
• Интеграция датчиков:Достаточно ли расположен датчик температуры, чтобы контролировать реальную температуру наконечника под нагрузкой?
• Стабильность в потоке воздуха:Будут ли вентиляторы, вытяжка дыма или сквозняки влиять на температуру наконечника?
• Электрическая совместимость:Напряжение, диапазон сопротивления, тип разъема и поддержка контроллера.
• Факторы долговечности:Срок службы при термоциклировании, механическая прочность, сопротивление изоляции и защита от натяжения проводов.
• Ремонтопригодность:Можно ли заменить ТЭН, не переделывая весь узел ручки?
• Подходит для процесса:Поддерживает ли нагреватель вашу стратегию припоя и флюса, не устанавливая экстремальные заданные значения?

Сравнительная таблица

Рекомендации по техническому обслуживанию и продлению срока службы наконечников

Даже лучшийПайка нагревательного элементабудет чувствовать себя «слабым», если пренебречь кончиком или процесс будет непоследовательным. Эти правила уменьшают окисление, улучшают смачивание и защищают узел нагревателя:

• Используйте самую низкую эффективную уставку.Более высокая температура не является «более профессиональным». Часто флюс просто сгорает быстрее.
• Держите наконечник консервированным.Тонкий слой припоя уменьшает окисление и улучшает передачу тепла к соединению.
• Подберите геометрию наконечника к суставу.Наконечник, который контактирует с большей площадью поверхности, передает тепло быстрее, сокращая время выдержки.
• Ограничьте сухую протирку и абразивную чистку.Чрезмерная очистка повреждает покрытие и ускоряет выход наконечника из строя.
• Защита проводов и защита от натяжения.Многие неисправности обогревателей начинаются с механических, а не тепловых неисправностей.

Устранение неполадок: симптомы, причины, исправления

Когда качество пайки внезапно падает, вам нужна быстрая диагностика, а не догадки. Вот распространенные пути «от симптома к устранению»:

• Симптом:На крупных соединениях припой плавится медленно.
  Вероятная причина:Недостаточное восстановление, плохой контакт наконечника или неправильный размер наконечника.
  Исправить:Используйте насадку большей геометрии, проверьте плотность прилегания нагревателя к насадке и убедитесь, что ваш контроллер не ограничивает мощность.
• Симптом:Наконечник быстро окисляется, припой не намокает.
  Вероятная причина:Слишком высокая уставка, длительное время простоя при высокой температуре или загрязненная поверхность наконечника.
  Исправить:Снизьте температуру, по возможности используйте режим ожидания/спящего режима, правильно зафиксируйте наконечник и оцените совместимость флюса.
• Симптом:Станция показывает стабильную температуру, но стыки выглядят нестабильно.
  Вероятная причина:Датчик не показывает истинную температуру наконечника под нагрузкой, или на границе раздела имеется воздушный зазор.
  Исправить:Осмотрите седла нагревателя, замените изношенные втулки/фиксаторы и рассмотрите узел с более плотной муфтой датчика.
• Симптом:Нагреватель неоднократно выходит из строя после непродолжительного использования.
  Вероятная причина:Термический удар, механическое напряжение или разрушение изоляции из-за загрязнения.
  Исправить:Улучшите разгрузку от натяжения, избегайте резкого охлаждения (особенно при агрессивном потоке воздуха) и не допускайте попадания остатков флюса внутрь нагревателя.

Сотрудничество с производителем для индивидуальной эффективности отопления

Если вы закупаете нагреватели для производственной линии, обслуживаете парк инструментов или масштабируете производственный процесс, наилучшие результаты часто достигаются, если относиться к нагревателю как к разработанному компоненту, а не как к стандартной запасной части. Опытный производитель может помочь вам определить такие целевые показатели, как время прогрева, поведение при восстановлении, рабочее напряжение, тип датчика, формат разъема и срок службы при термоциклировании.

Например,Компания Компания Компания Xiamen Green Way Electronic Technology Co., Ltd. К нам можно обратиться как к техническому партнеру, когда вашему приложению необходимы стабильные характеристики нагрева, стабильные допуски сборки и повторяемые характеристики для разных партий. Цель проста: обеспечитьПайка нагревательного элементаведет себя одинаково в первый и сотый день, поэтому ваш процесс остается предсказуемым.

Когда вы расскажете о своих реальных условиях использования (рабочий цикл, целевые материалы, воздушный поток, тип наконечника и соединения с пиковой нагрузкой), станет намного легче избежать конструкций с недостаточной мощностью и предотвратить установки, склонные к перерегулированию, которые незаметно повреждают платы.

Часто задаваемые вопросы

Заключительные мысли

КонюшняПайка нагревательного элементаВ этом разница между «пройтись» и запустить процесс, которому можно доверять. Когда нагреватель правильно подобран к вашей рабочей нагрузке и обслуживается с использованием разумных методов работы с наконечниками, вы сокращаете время простоя, снижаете количество дефектов и защищаете как компоненты, так и операторов от ненужной термической нагрузки.
